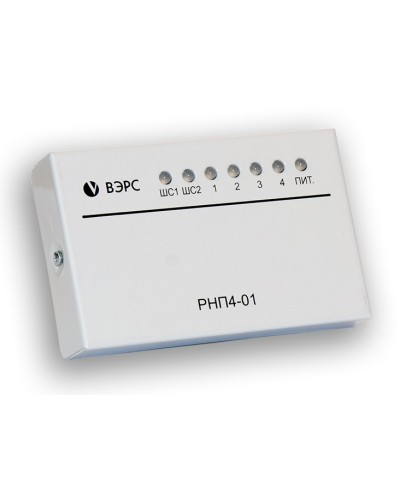

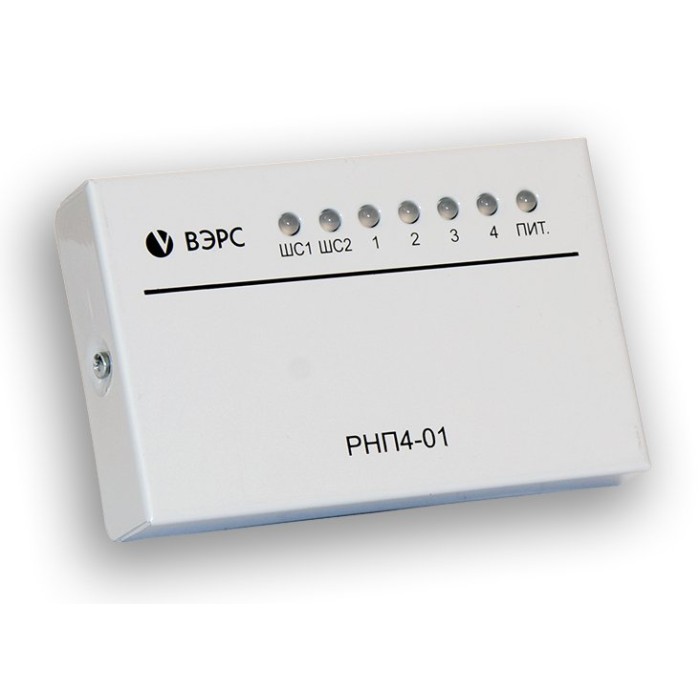

Описание ВЭРС-РНП-01. Расширитель направлений пожаротушения. ВЭРС

Расширитель направлений пуска, один вход управления, четыре выхода пуска, напряжение пуска 24 В, максимальный пусковой ток 1.5 А, напряжение питания 12 В, ток потребления 20 мА, габаритные размеры 126х80х33 мм

Назначение изделия

Предназначен для использования совместно с прибором управления пожаротушением «ВЭРС-ПУ Версия 2», "ВЭРС-ПУ Версия 3" с целью увеличения количества подключаемых к системе порошковых или аэрозольных модулей пожаротушения (в пусковую цепь ВЭРС-ПУ подключаются до 16-и ВЭРС РНП4-01).

Особенности

- подключение до 4-х модулей пожаротушения;
- контроль напряжения питания;
- контроль целостности линий пуска;
- выдача пусковых импульсов на пусковые линии;
- электронное ограничение пускового тока при замыкании в пусковой линии;
- передача на «ВЭРС-ПУ Версия 2», "ВЭРС-ПУ Версия 3" информации о неисправности (обрыве) пусковых линий;
- электропитание 12В от источника постоянного напряжения;
- индикация состояния: напряжения питания (норма/пониженное), ожидания/пожаротушения, пусковых линий (норма/неисправность/пуск);
- контроль состояния оборудования пожаротушения (контроль заряда, контроль давления в баллоне и выпускном коллекторе);
- взаимодействие с «ВЭРС-ПУ Версия 2», "ВЭРС-ПУ Версия 3" по адресной линии пуска;
- предназначен для круглосуточной непрерывной работы на объектах.

Количество цепей пуска: 4	- длительность пускового импульса, с: 1
Параметры пусковой цепи:	Напряжение питания, B:
- напряжение контроля цепи, В: 3.3	- от внешнего источника питания: 10…15
- ток контроля цепи, мА: 2	Ток потребления, мА:
- напряжение пуска, В: 27	- максимальный: 20
- пусковой ток, А: 1.5	Габаритные размеры. мм: 126х80х3
