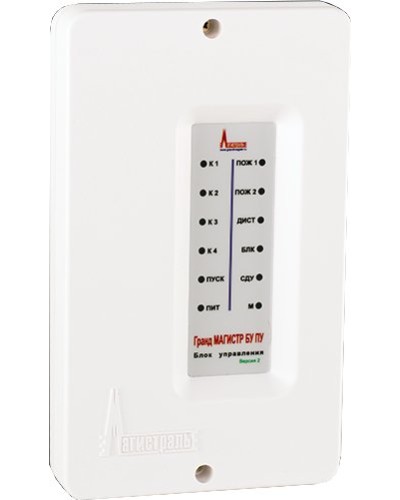

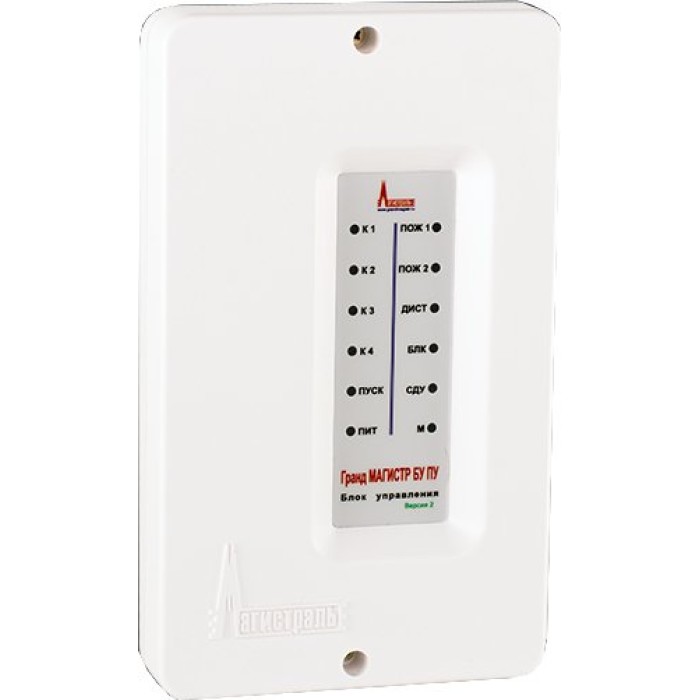

Гранд Магистр БУ ПУ версия 3. Блок управления на одну зону пожаротушения. Магистраль в Братске

Описание Гранд Магистр БУ ПУ версия 3. Блок управления на одну зону пожаротушения. Магистраль

Прибор приемно-контрольный и управления пожарный версии 3, 4 шлейфа сигнализации, 1 выход ПЦН, напряжение пусковой цепи 12/24 В, максимальный ток пусковой цепи 1 А, RS-485, подключение модуля Ethernet (СА+LAN), напряжение питания 10...14 В, ток потребления 0,08 А, диапазон рабочих температур -30...+55°С, габаритные размеры системного блока 200х118х43 мм

Назначение изделия

Прибор предназначен для охраны от пожара объектов народного хозяйства, оборудованных шлейфами сигнализации с установленными в них различными типами пожарными извещателями, а также для управления установками газового, порошкового и аэрозольного пожаротушения с выдачей соответствующего светозвукового оповещения и передачей сигнала на ПЦН.
Состав прибора блочно-модульный и зависит от количества контролируемых зон пожаротушения и количества направлений пожаротушения (модулей) в каждой зоне.
Программирование прибора может осуществляться как с клавиатуры через меню, так и с помощью персонального компьютера с подключением через преобразователь интерфейсов USB/RS-485.
Применение дополнительных модулей и внешних блоков позволяет увеличить количество и мощность подключаемых оповещателей, получить дополнительные релейные выходы, передать информацию на мобильный или стационарный телефоны, а также и на ПЦН по протоколу Ademco Contact ID.
Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.
Конструкция прибора не предусматривает его использование в условиях агрессивных сред, пыли, а также во взрывоопасных помещениях.

Особенности

- пожаротушение: газовое, аэрозольное, порошковое, с подачей напряжения 12 В или 24 В;
- организация до 8 зон пожаротушения;
- организация до 57 направлений пуска в одной зоне пожаротушения с помощью расширителя направлений;
- выносная клавиатура с ЖК-дисплеем на 8 зон пожаротушения;
- встроенный регистратор на 1024 события;
- просмотр событий и конфигурирование прибора через меню на ЖК-дисплее;
- расширение функционала: дополнительные клавиатуры с функцией отображения, встраиваемые модули реле, выносные блоки ключей, выносные блоки реле, выносной блок автодозвона с возможностью передачи сигналов на ПЦН по протоколу Ademco Contact ID;
- поддержка преобразования интерфейсов для передачи данных по альтернативным каналам связи (радиоканал, Ethernet);
- возможность контроля и управления состоянием прибора через WEB-интерфейс при использовании адаптера СА+LAN;
- программируемые алгоритмы работы каждого реле (тип, задержка, длительность, привязка к зонам);
- программируемые алгоритмы работы электронных ключей (тип, привязка к зонам);
- программируемые алгоритмы блокировки пуска по всем зонам одновременно;
- блокировка управления клавиатуры с помощью ключей Touch Memory;
- контроль всех цепей выносных оповещателей и цепей пуска на обрыв и короткое замыкание;
- рабочее сетевое напряжение от 130 до 280 В;
- измерение текущего сопротивления ШС при монтаже;
- резервное питание от аккумулятора 12 В / 7 Ач;
- возможность конфигурирования и обновления версии программного обеспечения прибора с ПК (требуется преобразователь интерфейсов USB/RS-485).
