Описание решения

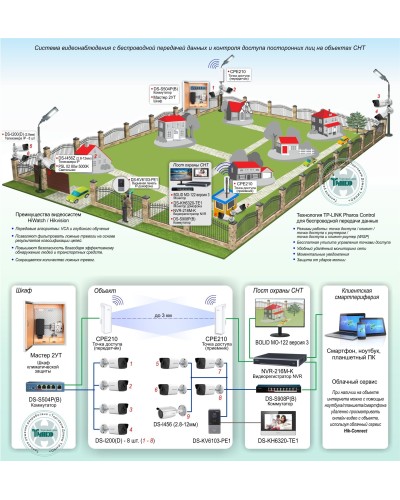

Типовое решение организации системы видеоконтроля за периметром садового некомерческого товарищества (СНТ) и контроля доступа посторонних лиц реализовано на оборудовании HiWatch, Hikvision, TP-Link, Телеком-Мастер
и предназначено для:
- обеспечения визуального контроля за периметром СНТ и въезжающим/выезжающим транспортом
- обнаружения опасных ситуаций (проникновение на охраняемую территорию посторонних лиц, возгорания)
- передачи данных от видеокамер на пост охраны СНТ в режиме прямой трансляции
- записи информации от видеокамер на видеорегистратор
- контроля доступа посторонних лиц через калитку
- предоставления возможности жителям СНТ просматривать видео с камер через облачный сервис Hik-Connect на смартфоне.

В решении использовано следующее оборудование:

Основное
1.    Бюджетные уличные 2 Мп IP-видеокамеры DS-I200(E)(2.8мм) для непрерывной трансляции видеоизображения с охраняемой зоны на видеорегистратор. Камеры имеют инфракрасную подсветку дальностью 30 м, способны формировать видеопоток с высоким разрешением со скоростью 25 к/с и передавать четкое изображение при температуре от -40 до +60 °С как днем, так и ночью. Видеокамера рассчитана на круглосуточную работу.
2.    Бюджетная уличная 4 Мп IP-видеокамера DS-I456Z(B)(2.8-12мм) с вариообъективом для контроля въезда/выезда автотранспорта на территорию СНТ.
3.    Профессиональный 16-канальный видеорегистратор Hikvision DS-7616NXI-K2. Регистратор использует передовые алгоритмы: VCA* и глубокого обучения,
4.    Наружные точки доступа: CPE610 (передатчик) и CPE610 (приемник), обеспечивают передачу данных от удаленных камер, используя беспроводную технологию Wi‑Fi.
5.    Передача питания и видеоданных осуществляется по кабелю «витая пара» ParLan U/UTP Cat5e 4х2х0,52.
6.    В решении используются PoE коммутаторы TL-SG1005P и RVi-1NS08F-2T (1G) для удобства монтажа.
7.    На пост охраны устанавливаем монитор DHI-LM22-B200S для отображения видеоинформации от IP-камер.

Дополнительное
1.    Климатический термошкаф IP66 «Мастер 2УT» используется для установки в нем электротехнического оборудования и коммутатора TL-SG1005P.
2.    Вызывная панель IP-домофона DS-KV6103-PE1(С) и монитор IP-домофона DS-KH6320-TE1 предназначены для контроля доступа посторонних лиц через калитку.
3.    Для дополнительного освещения территории предлагается использовать светодиодный светильник PSL 02 80w 5000K IP65 GR.

При наличии интернета на объекте, используя ноутбук/планшет/ смартфон, можно удаленно просматривать онлайн видео с объекта и получать тревожные уведомления с помощью облачного сервиса Hik-Connect.
Чтобы скачать приложение на операционную систему iOS, необходимо перейти в App Store, а для гаджетов компании Android – Play Market, либо на официальном сайте производителя. После скачивания необходимо просто пройти авторизацию и добавить в список свое оборудование.

* Алгоритм VCA позволяет фильтровать ложные тревоги на основе результатов классификации целей. Это поможет повысить безопасность благодаря эффективному обнаружению людей и транспортных средств.
