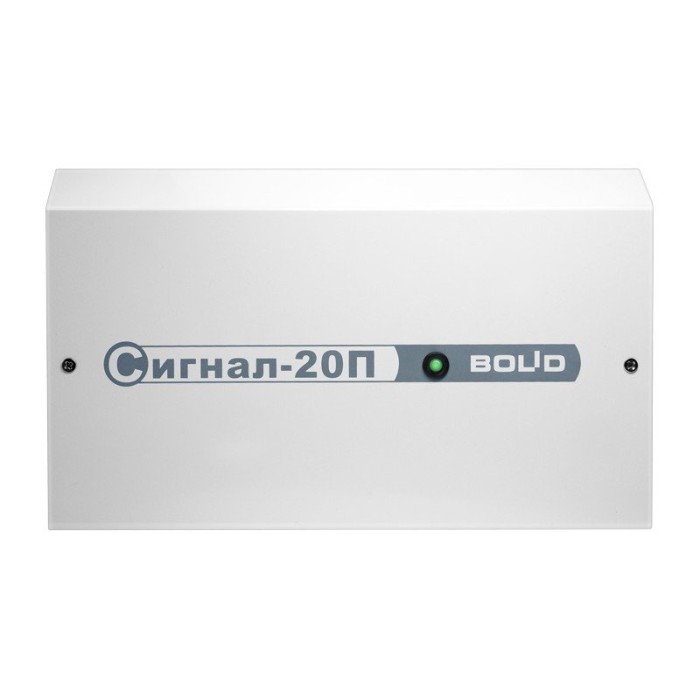

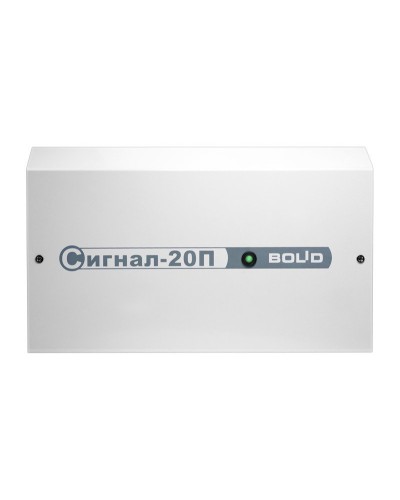

Сигнал-20П исп.01. Прибор приемно-контрольный охранно-пожарный. Болид в Братске

Описание Сигнал-20П исп.01. Прибор приемно-контрольный охранно-пожарный. Болид

ППКОП 20ШС, Uшс.19...24В, Iшс.3мА, Uпит.10,2...28,4В, Iпотр.до 600мА, вход Touch Memory, 3 выхода "СК", 2 контрол.вых."ОК", RS-485, tраб.-30...+50°С, IP20, 229х136х41, работа в составе ИСО "Орион", управление с пульта С2000М, програм.с комп., металлический корпус

Назначение изделия

Область применения прибора: охрана зданий и сооружений (офисов, магазинов, банков, складских помещений, жилых домов, учреждений, предприятий) от несанкционированных проникновений и пожаров.

ППК предназначен для:
- контроля 20-ти зон охранной, пожарной, тревожной или технологической сигнализации;
- приема извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырехпроводных пожарных или охранных извещателей, с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами;
- управления звуковыми и световыми оповещателями (ЗО и СО);
- приема команд и выдачи извещений по интерфейсу RS-485 на сетевой контроллер (пульты контроля и управления «С2000-КС»1), «С2000», «С2000М» либо компьютер с установленным ПО АРМ «Орион»);
- выдачи извещений «Пожар» и «Неисправность» на пульт пожарной части (ПЧ);
- выдачи тревожных извещений на пульт централизованного наблюдения (ПЦН);
- считывания кода ЭИ типа «Dallas Touch Memory» или иных, с выходным интерфейсом 1-Wire.

Прибор обеспечивает:
- взятие под охрану или снятие с охраны отдельных ШС или произвольных групп шлейфов, в зависимости от команд сетевого контроллера;
- дистанционное или локальное управление выходными реле;
- контроль на обрыв и короткое замыкание линий подключения оповещателей по выходам «реле 4» (К4), «реле 5» (К5);
- подключение резервного ввода электропитания к дополнительному входу;
- трансляцию кода ЭИ (кода хозоргана) сетевому контроллеру для централизованного управления разделами;
- отображения состояния раздела на внешнем двухцветном индикаторе.

Особенности

Выпускается в металлическом корпусе

Количество шлейфов сигнализации: 20	Напряжение питания DC, В: 10.2…28
Ток нагрузки шлейфа, мА: до 3	Потребляемый прибором ток в дежурном режиме, мА:
Количество выходов:	- при питании 24 В: 200…330
- типа «сухие контакты»: 3	- при питании 12 В: 400…650
- типа «открытый коллектор»: 2	Диапазон рабочих температур, °С: -30…+50
Габаритные размеры. мм: 229х136х41
